1、裝置集多種干燥形式于一體：噴霧干燥、流化干燥、廂式干燥；
2、展示噴霧干燥、小顆粒包衣及流化干燥、廂式干燥等工藝過程；
3、分析比較干燥介質的條件（溫度、濕度及風量）、物料狀況（顆粒大小、物料形狀及性質）對干燥的影響；
4、實驗介質干燥狀況清晰可視，可 360 度觀察；
5、全觸摸集成化控制，高穩定數據傳輸，硬件加密。
設備：干燥塔、噴頭、旋風分離器、流化床干燥塔、廂式干燥器、空氣旋渦泵、空壓機、蠕動泵、電加熱爐、壓力緩沖罐、觸摸屏、鋁合金框架、控制屏。
電：電壓AC220V，功率3KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
氣：空氣來自風機，經加熱器加熱進入干燥器（自帶氣源）。
實驗物料：含水量75%－85%的漿液。
1、進風系統：1.1kW 漩渦氣泵，帶消音器；進風溫度：80℃～300℃自動控制；
2、電加熱功率：陶瓷加熱圈，功率 12kW，不銹鋼材質；
3、干燥器：噴霧干燥塔（不大于Φ230×1000mm）；流化床干燥塔（不大于 114×360mm）；廂式干燥器（不大于 150×200×400mm）；
4、旋風分離器：Φ120，玻璃材質，配除塵布袋；
5、霧化噴槍?zhuān)憾黧w噴嘴，要求是 SS316L 材質，氣液內部混合帶自清除針，其性能能夠完全滿足整套裝置運行需求；
6、空氣壓縮機：壓縮空氣壓力≤0.4MPa，配空氣減壓過濾：過濾空氣中的雜質和空氣壓縮機中的油污；
7、蠕動泵：最大流量 1L/h；
8、溫度傳感器：Pt100，顯示分度0.1℃,溫度檢測機構；
9、風差壓傳感器，顯示精度1Pa，4～20mA ，輸出壓力檢測機構；
10、中央處理器：執行速度 0.64μs，內存容量 16K；內建RS485通訊模式；功能：溫度、壓力等模擬量信號采集換算；
11、模擬模塊：高達 16 位分辨率，總和精度±0.5%；
12、溫度模塊：分辨率 0.1℃，精度 0.5%；功能：溫度信號采集換算；
13、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存2G，功能：中央處理器數據顯示控制；
14、額定電壓：380V，總功率：15kW；
15、外形尺寸：2000×600×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
16、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，包含安全警示標識，使學生處于安全的實驗操作環境中，學會(huì )工程化管路標識認知，培養學生工程化理念。
17、控制屏：風機、泵、加熱、參數設定等各項操作都通過觸摸屏完成，可監測和顯示實驗過程中各單元實驗數據。操作軟件含實驗的動態流程圖，通過對動態流程圖的觀察，可以對實驗設備和實驗原理有更加深刻直觀的理解。

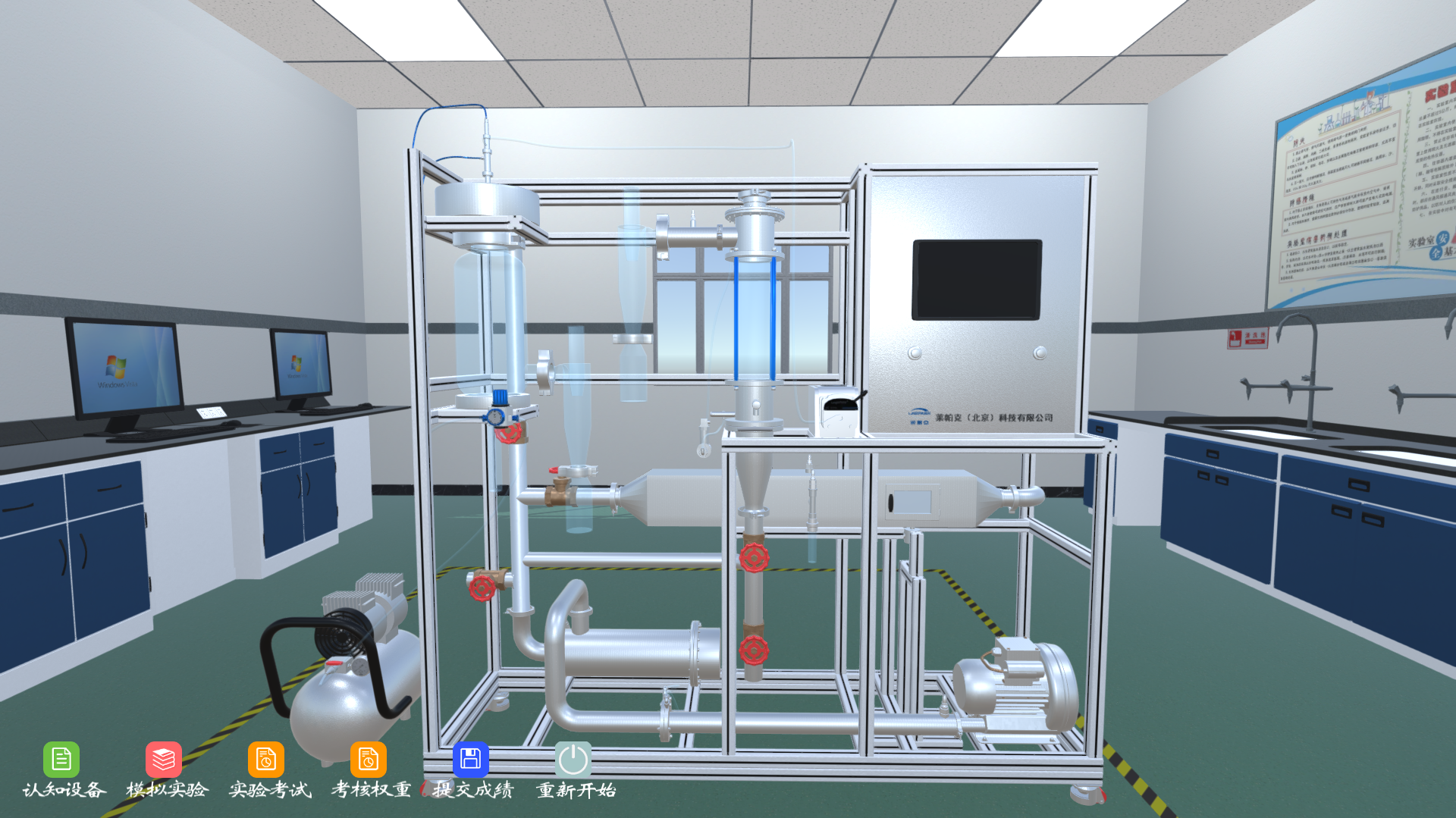

多功能干燥虛擬仿真系統——認知設備

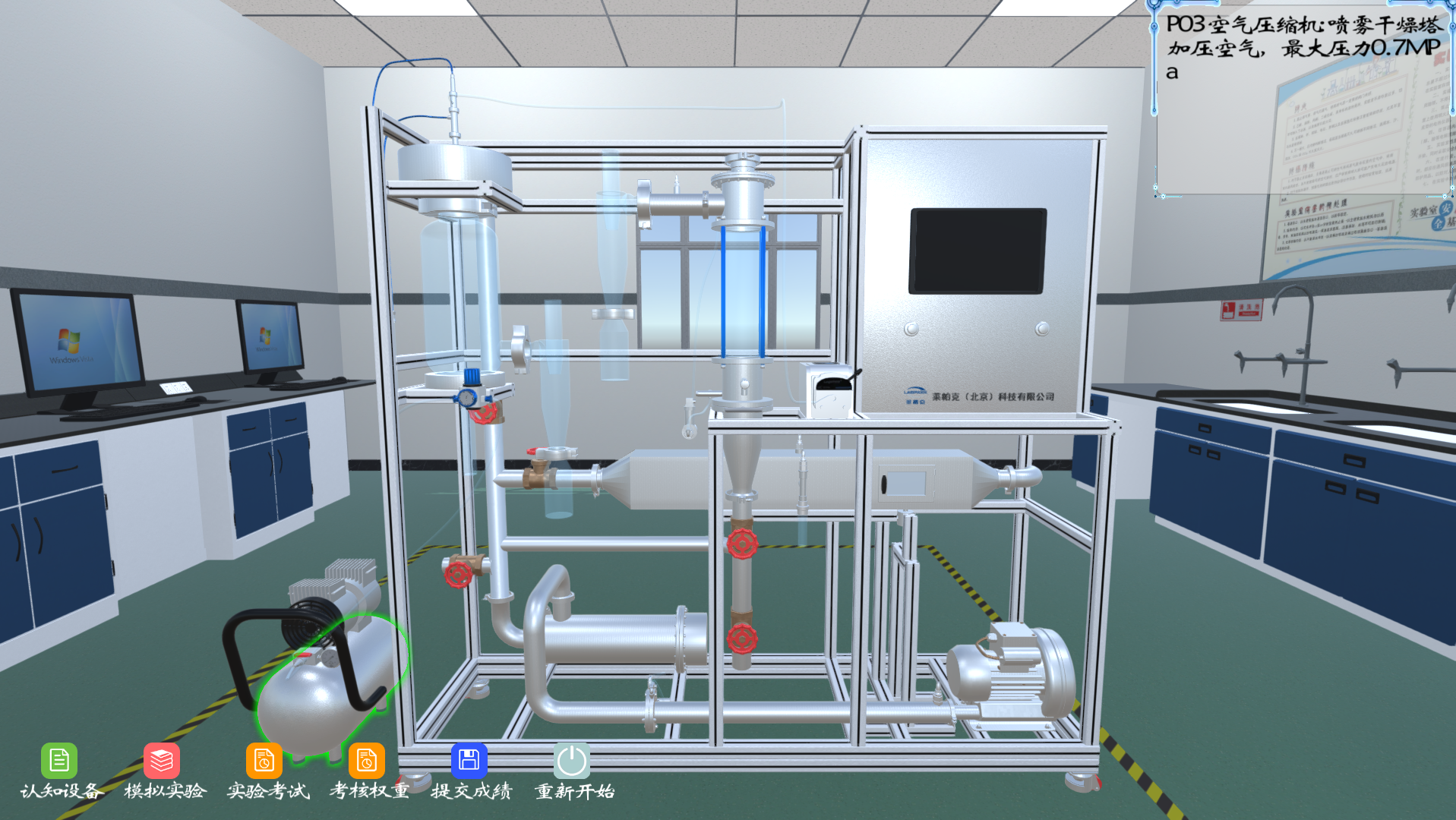

實驗第一步：認識所有實驗相關設備。在虛擬仿真系統內，所有場景均以1：1還原真實實驗室，720°全方位視角，讓學生更快認識設備。

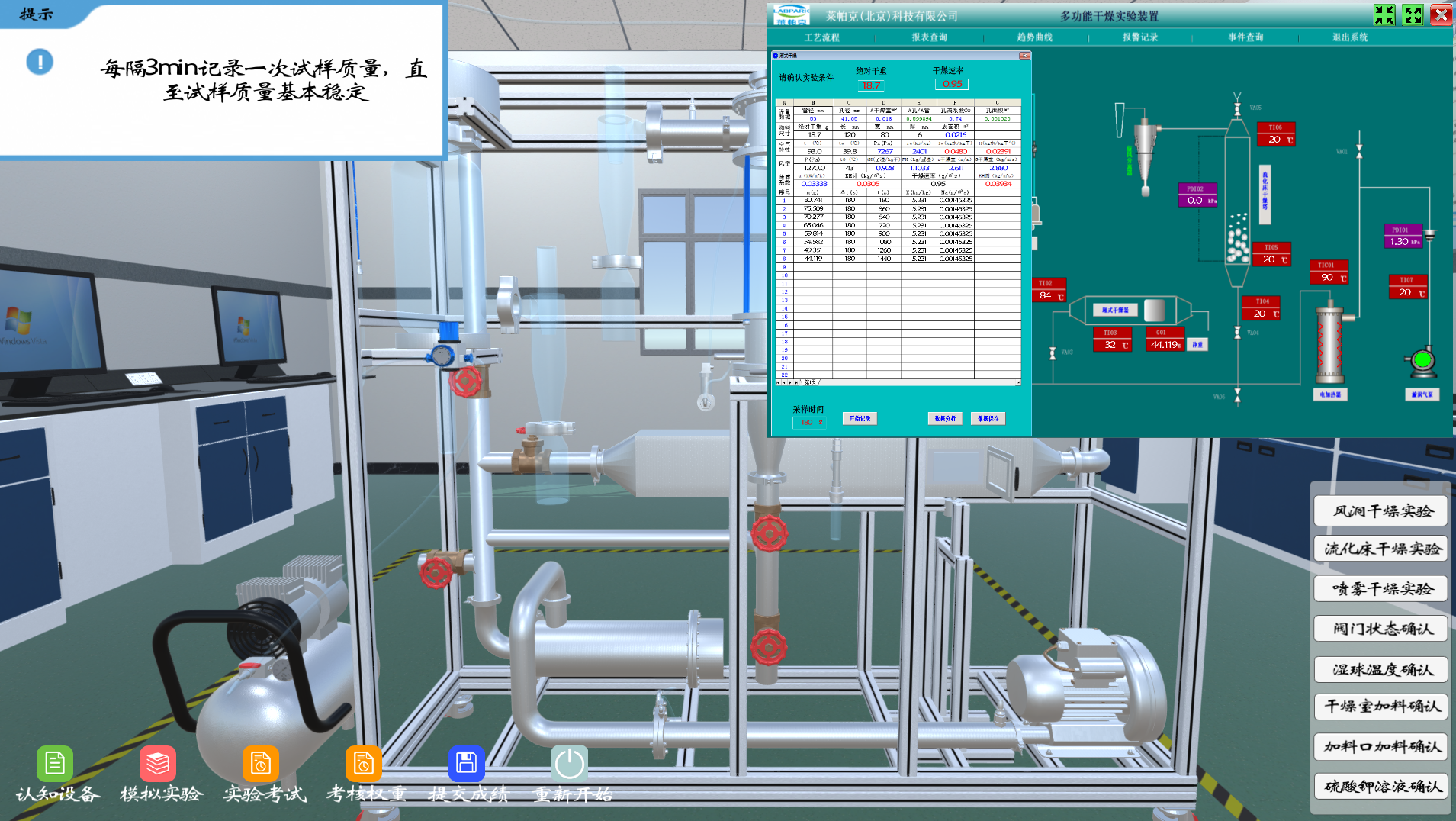

模擬實驗板塊內，學生可完成三種實驗：風洞干燥實驗、流化床干燥實驗、吹霧干燥實驗。根據選擇實驗，虛擬仿真場景內會(huì )提示對應流程，引導學生完成實驗，每項實驗皆有流程提示即流程介紹，幫助學生認識設備提升實驗熟練度。

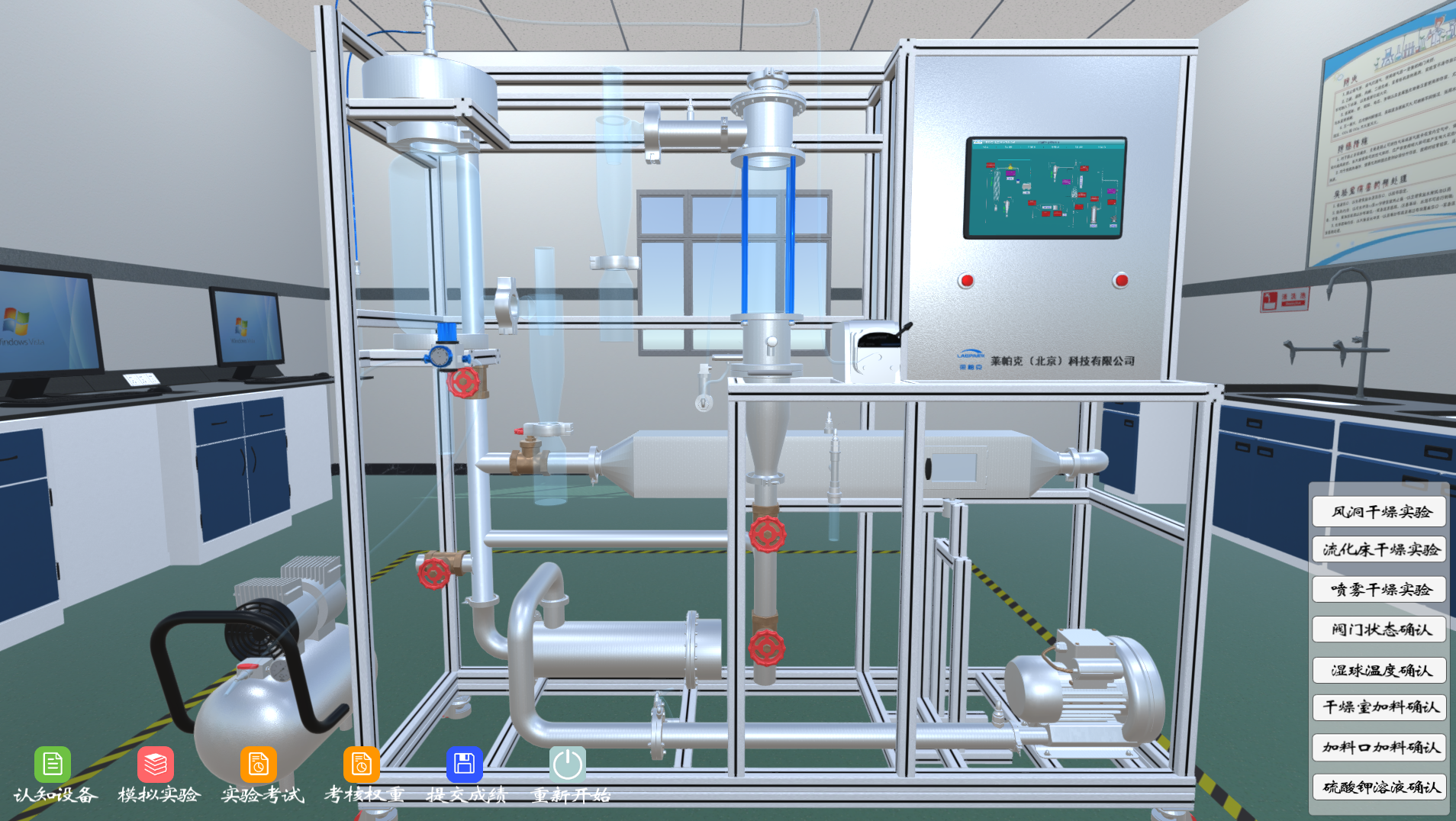

同模擬實驗一致，需要按照流程步驟繼續實驗，但不同的是，實驗考試無任何場景內流程提示，學員需要憑借自身掌握學習狀況，進行實驗考試，當實驗完成后，提交成績，查看學習掌握程度。

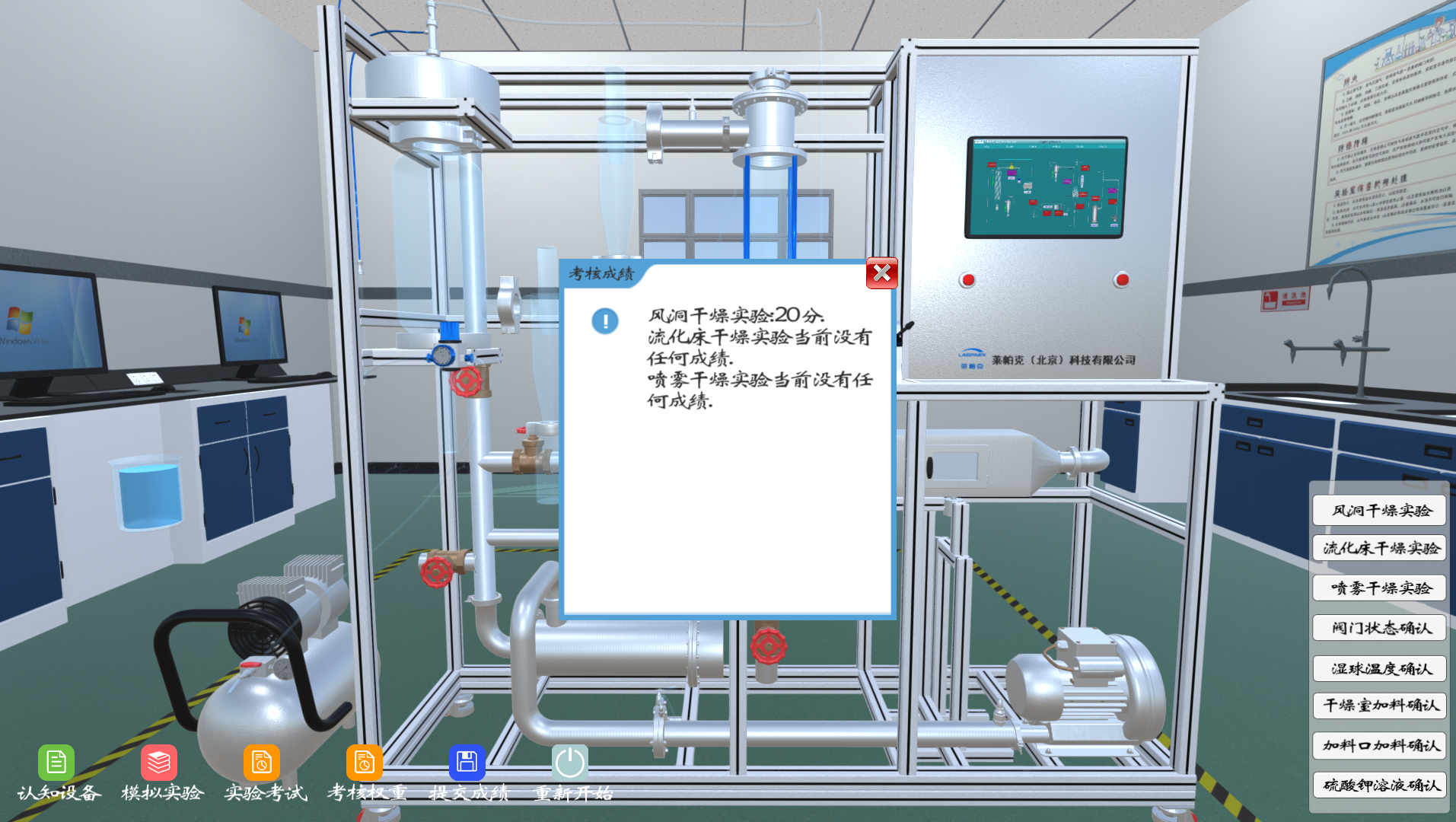

實驗完成后，點擊提交成績，查看學生考試成績。
對于實驗設備、流程不熟練的學生，可以進行反復實操，提升熟練度。
多功能干燥虛擬仿真系統為化工虛擬仿真的一種，河南蘭幻軟件技術有限公司研發化工虛擬仿真多年，為眾多高職院校定制研發了多項化工系統，成就百萬學子提升學習、實驗經驗，為新興式教學貢獻出了自己的一份力量。
